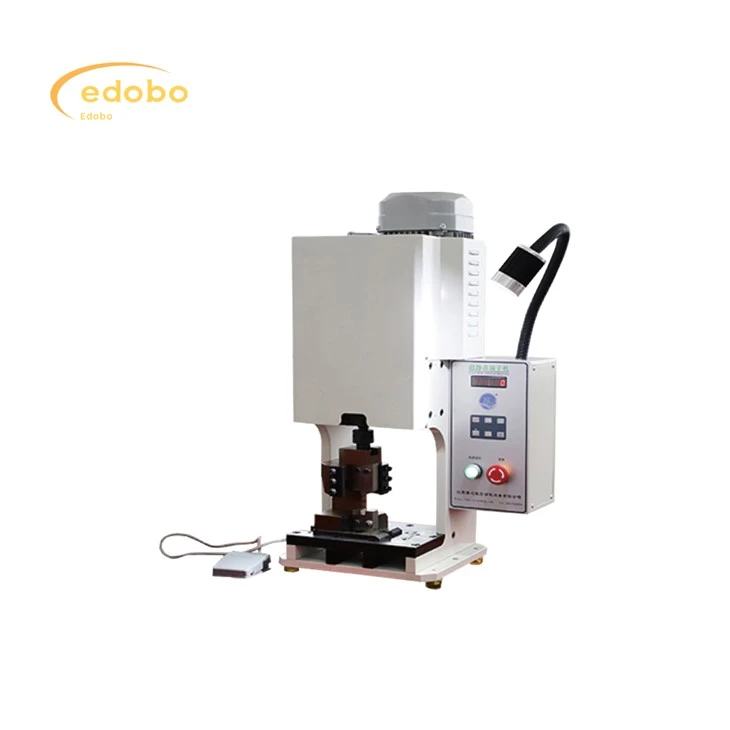

Oprema za proizvodnju konektora solarne ploče

Naša proizvodna linija konektora solarne ploče sadrži sveobuhvatan spektar automatizirane opreme, radeći zajedno kako bi se isporučio vrlo efikasan proces. Sistem započinje sa fiksnim dužinama žičanim ulagačem, dozirna žica u preciznim duljinama. Žičani ulagač (transfer), koriste se stezaljke, zatim prevozi rezne žice između radnih stanica. Ove stanice uključuju mašinu za rezanje i piling za uklanjanje izolacije, mašinu za prešanje za pričvršćivanje konektora i opcionalnu stanicu za otkrivanje prekršaja za osiguranje kvaliteta. Ulagač žica (transfer) i dalje premještaju djelomično sastavljene konektore na uređaj za navoj konektora i stroj za uvijanje oraha, automatiziranje koraka završne montaže. Namjenski stroj za skidanje kabela priprema kablove uklanjanjem vanjske jakne. Proces se zaključuje sa van mrežnim klasifikacijskim mašinom, koji automatski sortira gotove konektore, odvajajući dobre (ok) proizvode iz neispravnih (NG) jedinica, garantujući samo vrhunske konektore napuštaju proizvodnu liniju. Ovaj integrirani, automatizirani pristup značajno poboljšava brzinu proizvodnje, smanjuje ručno rukovanje i minimizira rizik od grešaka.

Pošaljite upit

Opis

Tehnički parametri

Solar Panels Production Automatic Trimming

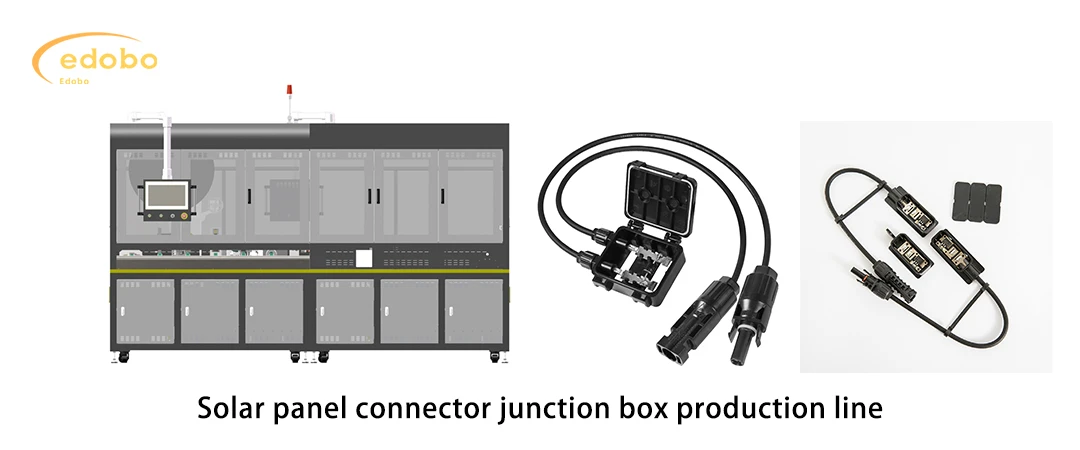

Solar panel connector junction box production line

produc features

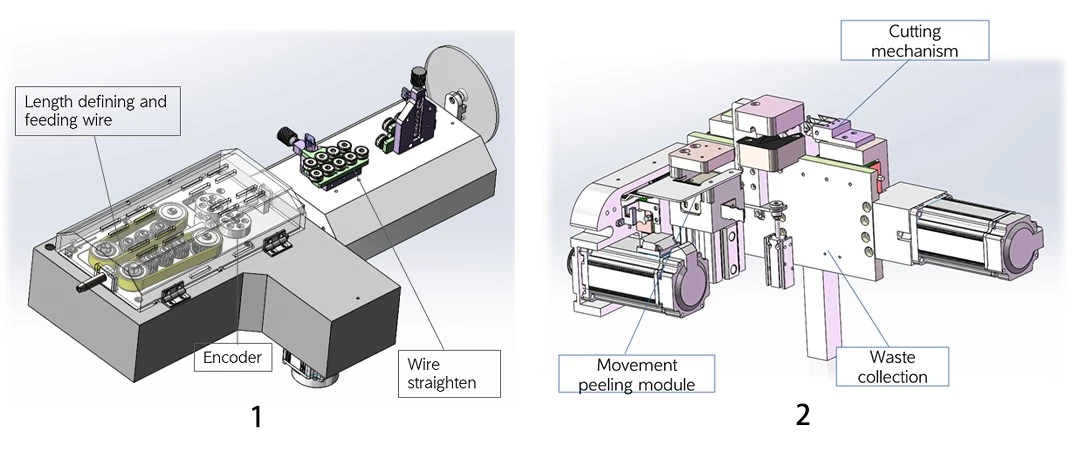

Fixed Length Wire Feeder

1. Pfixed Dužina žičana ulagač:Osigurava precizne i dosljedne dužine žice za optimalnu obradu.

Usvajanje potpuno servo sistema i obrade zatvorene petlje kako bi se osigurala stabilnost dužine rezne linije;

2. polje i piling mašina:Automatizira rezanje i uklanjanje izolacije, priprema žica za prešanje.

Prilikom pilinga ne ogrebajte ili ne režite bakrenu žicu; Ljuštenje i skitanje

Opremljen sustavom sakupljanja otpada za prikupljanje i obradu kože za rezanje navoja.

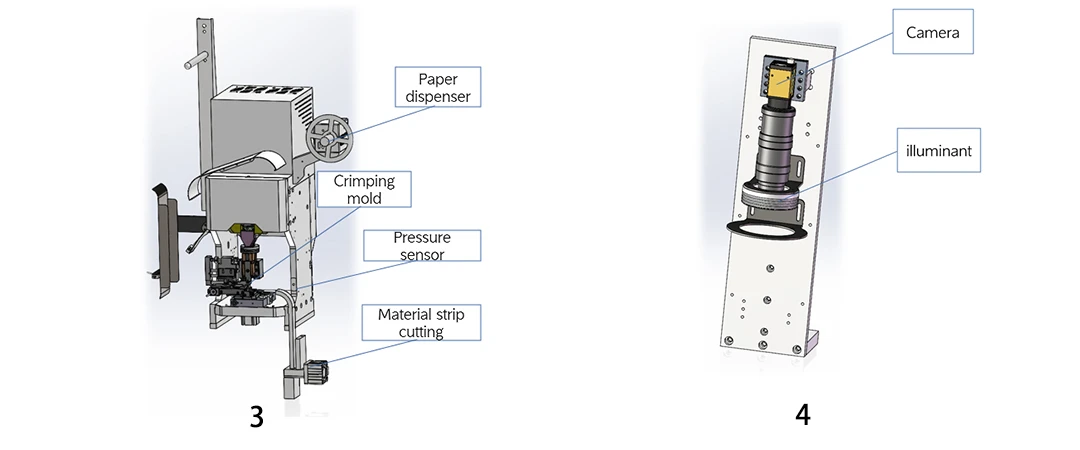

Crimping machine

3.Crimpping mašina:Stanica uglavnom dovršava prešanje terminala i žica. Power prihvata servo sistem sa prekrivanjem ± 0. 02mm;

Radna stanica opremljena je nadležnim pritiskom OES-a za otkrivanje kvalitete presovanja;

4. Crtimp Station Detection (neobavezno):Pruža kontrolu kvalitete provjeravanjem presom dimenzija, osiguravajući konzistentne performanse.

Modul prihvaća vizuelni sistem da bi uglavnom pregledao izgled izloženih bakrenih žica, položaja za prešanje bakrene žice itd.;

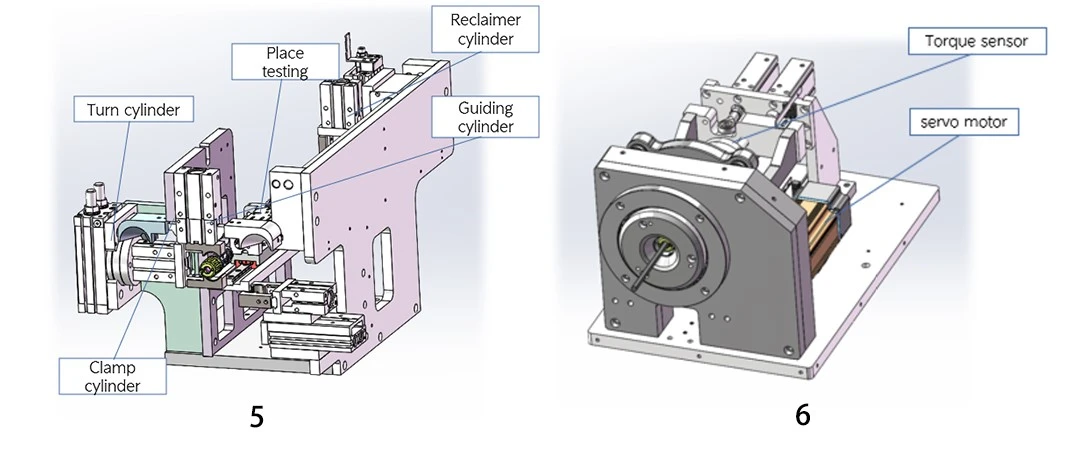

Connector threading machine and nut twisting machine

5.Konnektorska mašina za navođenje:Automatizira proces umetanja žica u kućište konektora.

Stanica uglavnom dovršava funkciju umetanja kablova sa prešlim terminalima u konektore;
Stanica je opremljena u senzorima za otkrivanje jesu li terminali pravilno umetnuti;

6. aparat za uvijanje:Sigurno pričvršćuje matice na konektore, dovršavanjem sklopa.

Stanica je opremljena senzorom položaja za otkrivanje je li priključak umetnut na svoje mjesto;
Opremljen senzorom zakretnog momenta koji može otkriti veličinu obrtnog momenta u stvarnom vremenu

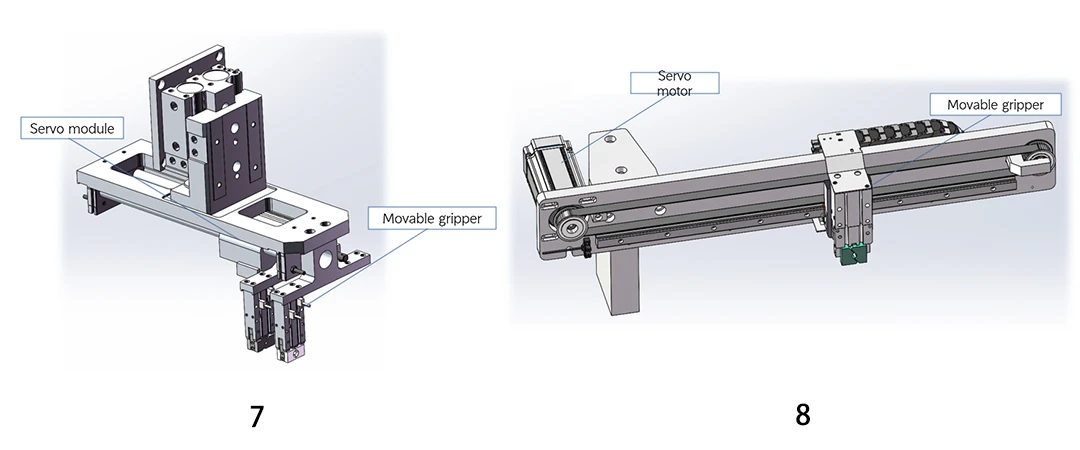

Wire transfer clamp

7.Relokacija stanica:Stanica uglavnom dovršava prijenos žica kako bi se olakšala obrada drugog kraja.

8.Offline Mašina za klasifikaciju:Automatski sortira gotove proizvode, odvajanje dobrog (OK) iz neispravnih (NG) jedinica.

Radna stanica uglavnom upotpunjava izvanmrežnu mrežu proizvoda;
Upotreba servo motora može odvojiti neispravne proizvode iz dobrih proizvoda;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Značajka	Specifikacija
Raspon obrade	Prilagodljive montažne stanice na bazi modera konektora
Proizvodni kapacitet	15-20 PC / min
Funkcija	Potpuno automatski sklop svih komponenti priključaka
Radna temperatura	0-40 stepen ({1}} stepen f)
Vlaga	40%-80%
Stopa kvalifikacije proizvoda	Veći ili jednak 99%
Vazdušni pritisak	0 5 MPa - 0. 7 MPa (zahtijeva čist izvor suhih zraka)
Napajanje	AC 220V / 50Hz
