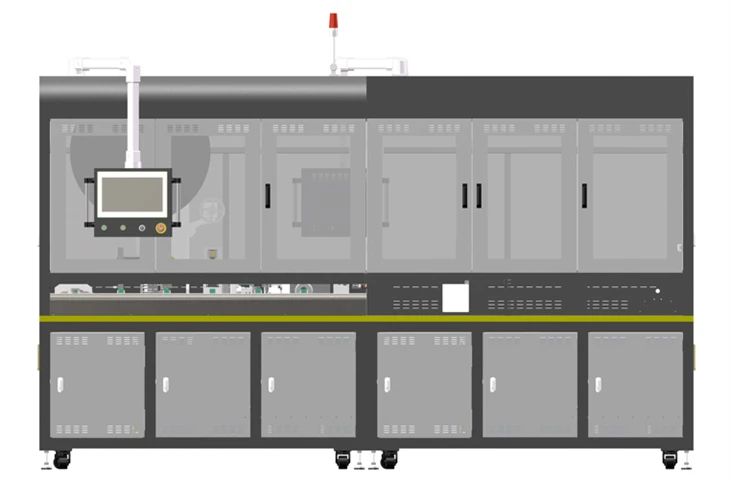

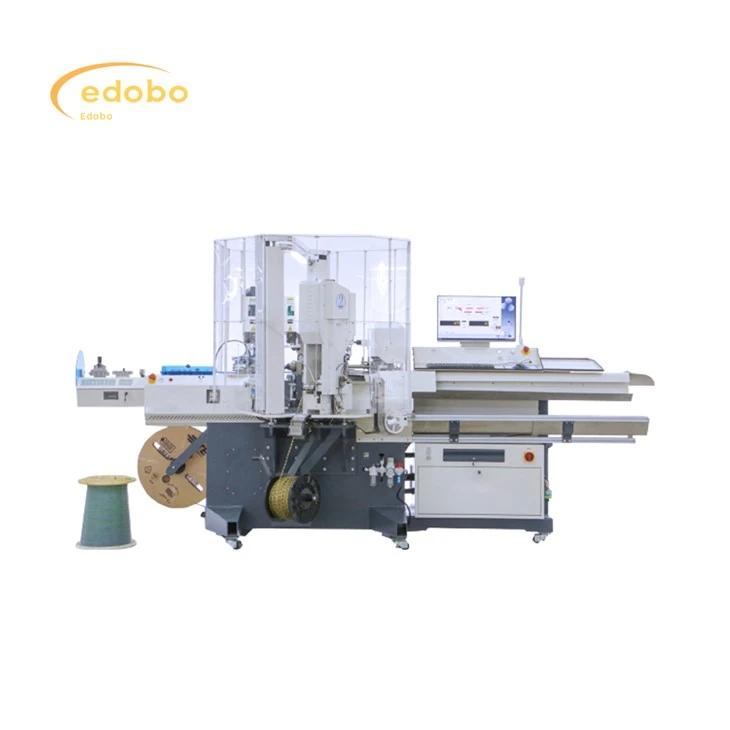

Solarna ploča MC4 Linija za proizvodnju linija

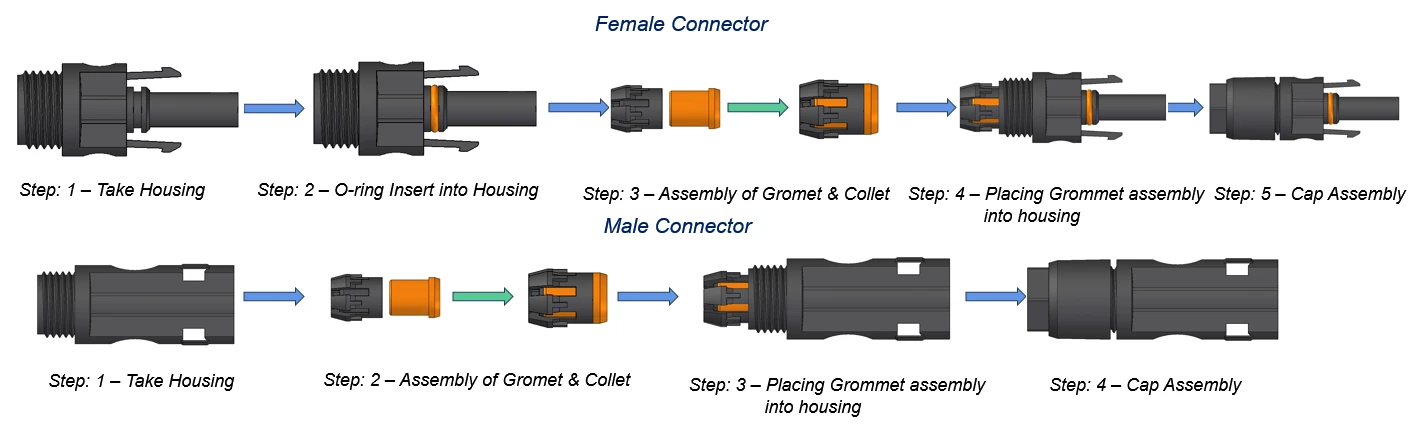

Skupština pozitivnih i negativnih konektora

Negativni pol (ženski konektor):

1.Kake kućišta (ženski konektor):Započnite sa ženskim konektorskim kućištem.

2. Umetci prstena u kućište (ženski konektor):Umetnite O-prsten u žensko kućište.

3. Sassembly of Grommet & Collet (ženski konektor):Sklopite Grommet i Collet za ženski konektor.

4. Postavljanje Skupštine Grommet u kućište (ženski konektor):Umetnite montirani Grommet i Collet u žensko kućište.

5.Kap sklop (ženski konektor):Pričvrstite poklopac na žensku konektor kućište.

Pozitivan pol (muški konektor):

1.Kake kućišta (muški konektor):Započnite s muškim kućištem konektora.

2.Sembly of Grommet & Collet (muški konektor):Sastavite grombot i konekto za muški konektor.

3.Postava zaklopke za GROOMMET u kućište (muški konektor):Umetnite montirani GROMET i Collet u muško kućište.

4.Kap sklop (muški konektor):Pričvrstite poklopac na kućište muškog konektora.

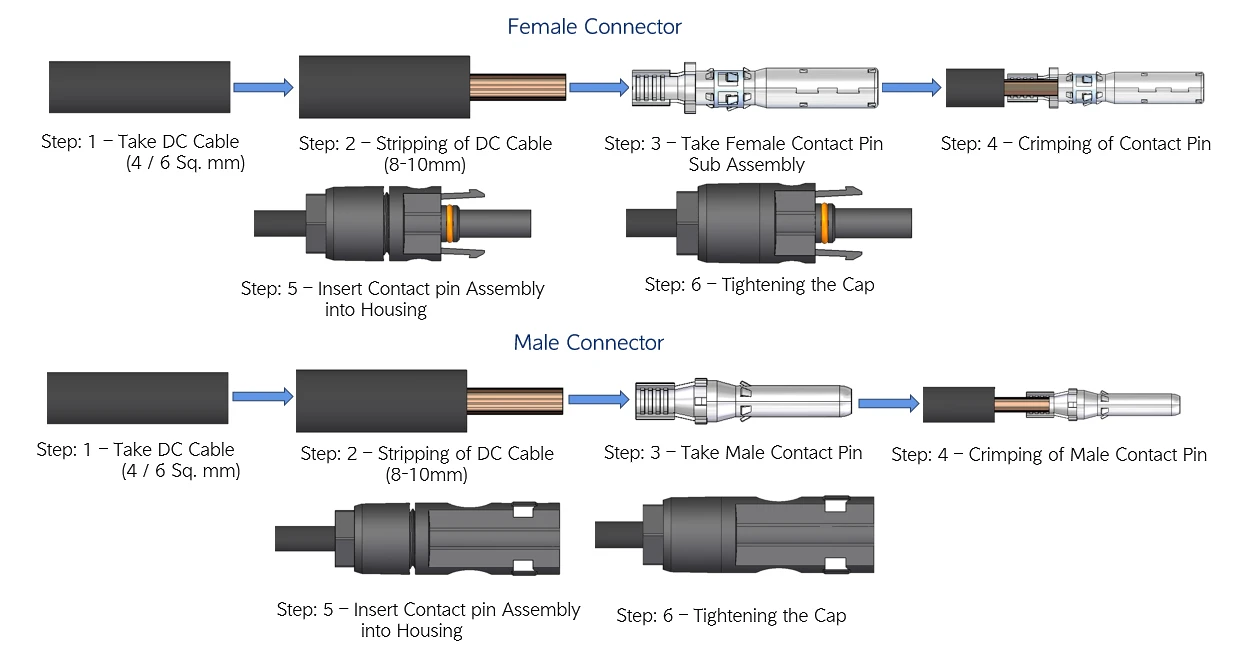

Koračni koraci terminala uglavnom uključuju sljedeće korake:

2.Take DC kabl:Pripremite DC kabl.

2.prepararati kabel:Skinite dužinu izolacije iz DC kabla (žica).

3. Odaberite kontaktni PIN:Uzmite ženski ili muški kontakt sa montažom kontaktnog PIN-a

4.Crimp Kontakt PIN:Postavite oduzete žicu u kontaktni PIN i koristite alat za prešanje da biste sigurno pričvrstili kontaktni pin na žicu.

5.Nasert u kućište:Umetnite presvučni sklop kontaktnog PIN-a u kućište konektora.

6. Imajte poklopac:Pričvrstite poklopac na kućište da biste dovršili konektor.

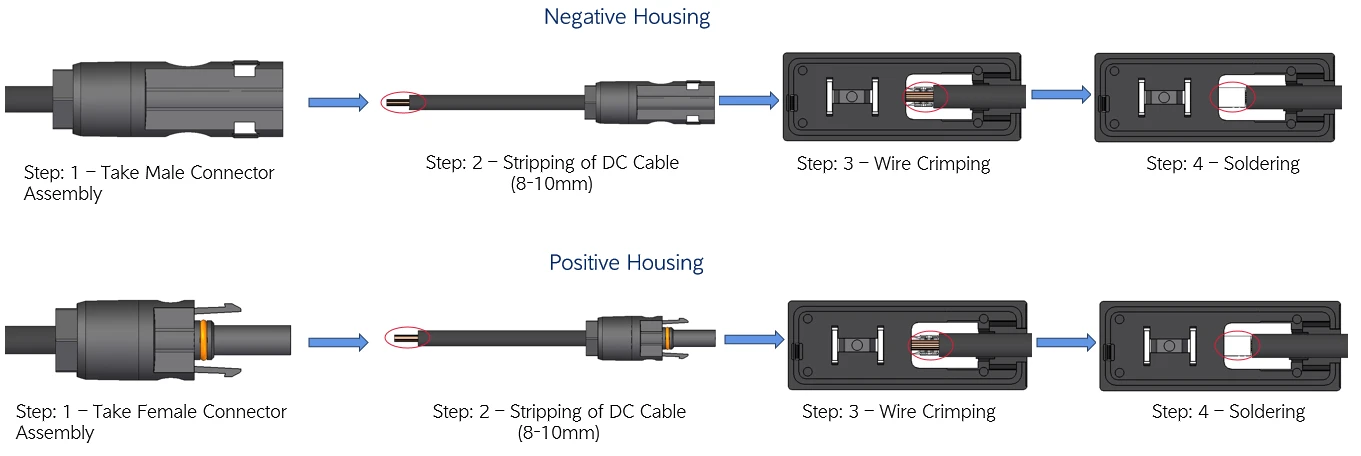

Žica koja se direktno pređu u razvodni okvir:

Uzmite sklop konektora:Uzmite montažu muškog ili ženskog konektora.

Skinite kabl:Strip 8-10 mm izolacije iz DC kabla.

Žica presova:Prekinute žice oduzete direktno u razvodnu kutiju. Razvodna kutija imat će unutarnje terminale (često metalne kartice ili konektori) dizajnirane za primanje i čvrsto drži žicu.

Lemljenje (fiksno):Lemljenje veze. Lemljenje će dodati dodatnu snagu i pomoći u sprečavanju korozije u vezu.

1. Ova se proizvodna linija koristi se za sljedeće procese: utovarivanje kablova, kablovski raspored, kablovska kabela i ispravljanje, rezanje kablova, kablovska presova, vizualni pregled, vijak priključka, priključak, priključak za priključak itd.

2. Potrebni izvori napajanja su struja i komprimirani zrak. Svaka radna stanica i transportna jedinica zajedno funkcionira u blizini postajanja.

3 Glavni materijal koji se koristi u proizvodnji cijelog stroja je zavareni okvir, a svi dijelovi skloni koroziji daju se površinski tretmani kao što su slikarstvo i elektroplata kako bi se osigurala nikakva korozija i dobar izgled tokom garancijskog roka ili još duže.

4. Dizajn opreme u potpunosti smatra ergonomijom i fabričkim sigurnošću operacije. Oprema može automatski prebrojati proizvodnju proizvodnje.

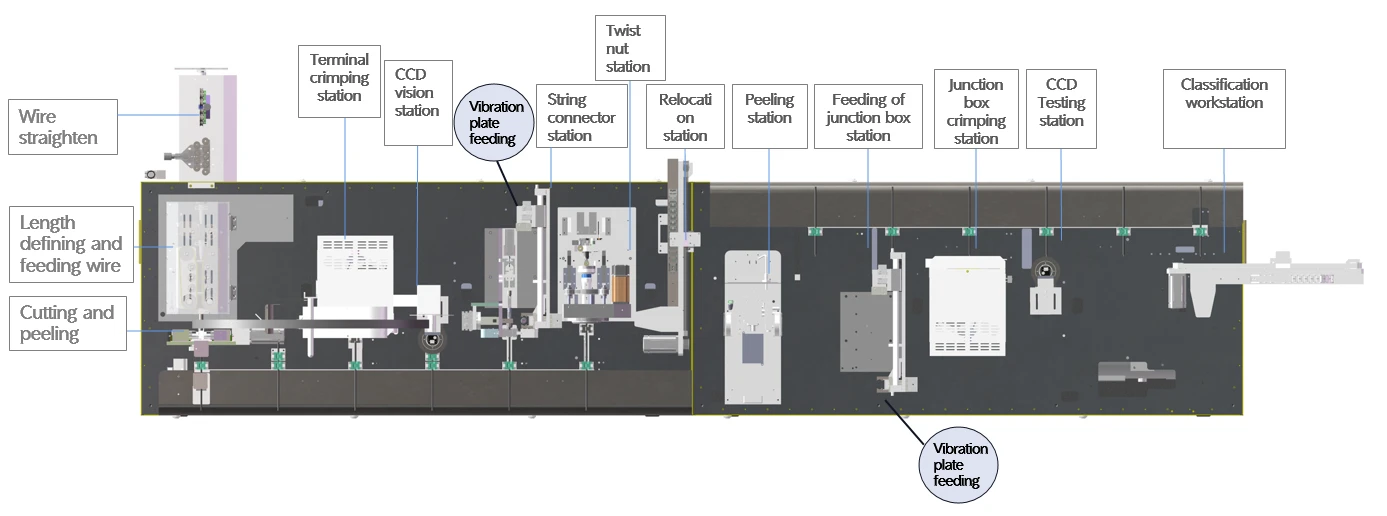

1. Proizvodna linija pogodna je za automatizirana obrada fotonaponskih kablova. Proizvodna linija teče s lijeve na desno i može postići skidanje žice, terminalski prešanje, CCD otkrivanje, navoj konektora, uvijanje matice, klipn razvodni okvir, CCD otkrivanje

2. Primjenjivi promjer žice: 4mm²

3. Dužina linije: 15 0 mm -600 mm, tolerancija ± 0,002 * l +1 mm;

4. Raspon dužine ljupke: 1-9 mm;

5. Proizvodni ritam: veći ili jednak 4 sekunde;

6. Veličina domaćina: 1200 × 4000 × 2400mm

7. Operativni sistem ljudskog stroja: dodirni interfejs zaslona je jednostavan i jasan, omogućavajući brzu kontrolu rada uređaja. Svi parametri mogu se lako postaviti i pohraniti, a upute za upotrebu prikazuju se na intuitivno i jednostavno putem slika. Dolazi sa funkcijom zaštite lozinke {4- razine (s dozvolama podijeljena u operatera, kontrolu kvalitete, tehničaru i menadžeru), lampica greške i kodu grešku za održavanje, postizanje lako održavanja i smanjenja troškova;

8. Većina radnih stanica koristi zrele proizvode za integraciju kako bi se osigurala stabilnost proizvoda;

9. Usvajanje servo upravljačkog sistema motora kako bi se osigurala preciznost proizvoda;

10. Program može pohraniti do 100 datoteka i može se pristupiti odabirom broja programa. Poslužitelj baze podataka skuplja proizvodne podatke i organizira kvalitet za proizvodnu liniju, čineći ga pogodnim za gornji sustav (MES ili ERP) za izdvajanje podataka o obradi podataka i u tragovima tijekom proizvodnje proizvoda tijekom mreže;
