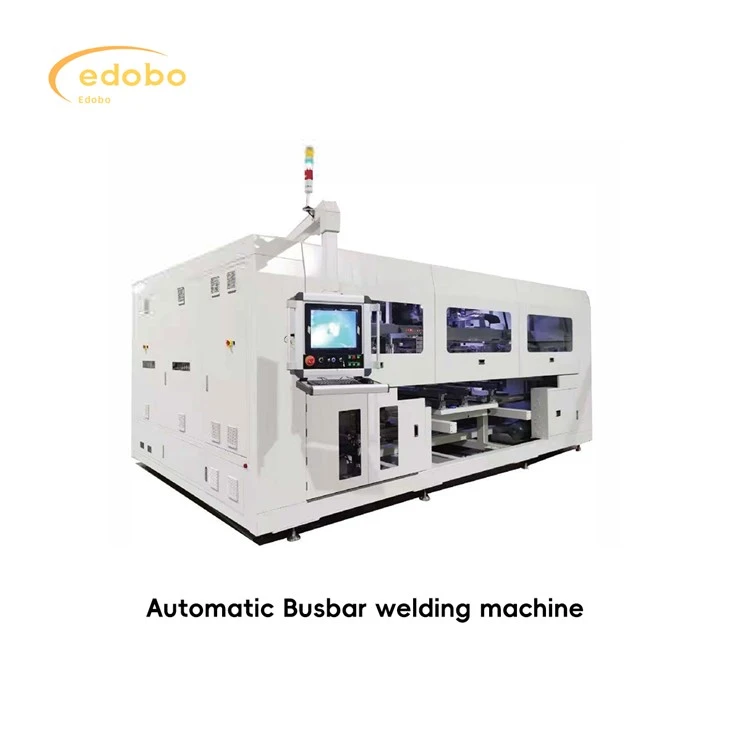

Mašina za zavarivanje sabirnica solarnih ćelija

Funkcija opreme: rastegnite, ispravite, režite, savijte i precizno postavite glavu, rep i srednje sabirnice i koristite ruku za podizanje da izvršite sekundarnu kalibraciju na žici na modulu. Žice na čelu i repu niza se zalemljuju zajedno sa sabirnicama u jednom potezu i prenose na sljedeću radnu stanicu. Ova mašina je opciona sa funkcijom struganja crne boje, funkcijom detekcije nakon lemljenja i funkcijom probijanja sabirnica.

Auto Bussing

Montažna linija prenosi postrojenu ćelijsku ploču na prednju protočnu stanicu autobusing mašine i izdaje signal da će ćelijski panel biti na svom mestu da se prijavi za ulazak. Mašina za automatsku sabirnicu je spremna da dozvoli montažnoj liniji da teče modulom u položaj lemljenja mašine za automatsko sakupljanje i pošalje signal koji dozvoljava ulazak; Motor radi sve dok modul ne uđe u radni položaj, a dozvola za ulazak u signal se ukida.

♦ Vrijeme ciklusa: 17 sec/panel (single bypass lemljenje) 21 sec/panel (otvaranje Double bypass lemljenje)
♦ Aktivacija: veće ili jednako 98%;
♦ Specifikacija ćelije: 166 mm{1}}mm;
♦ Specifikacija panela:
156-180 ćelija:
6 žica x 10 polukomada x 2;
6 žica x 11 polukomada x 2;
6 žica x 12 polukomada x 2;
6 uboda x 13 polukomada x 2
B.182 ćelija:
6 žica x 9 komada x 2:
C.210Celija:
6 žica x 10 polukomada x 2;
6 žica x 15 jedna trećina x 2
D.210 Ćelija:
5 žica x 10 polukomada x 2;
5 žica x 15 jedna trećina x 2
♦ Prostor ćelije: -0.5-4 mm;
♦ Razmak niza: 1-6mm; zaobilazno lemljenje razmaka žice veće od ili jednako 10 mm
♦ Specifikacija stakla: širina (980-1500mm)* dužina (1720-2600mm);
♦ Tačnost korekcije niza ćelija Manja ili jednaka ± 0.25 mm;
♦ Napajanje opreme: trofazno 380V 50/60Hz:
♦ Snaga: vršna 35kW;prosječna 25kW;
♦ Vazduh: pozitivni pritisak {{0}}.6~0.8MPa, negativan pritisak oko - 70kPa;
♦ Veličina opreme: dužina*širina*visina: 6580*5604*2621 mm (uključujući dvije montažne linije)
