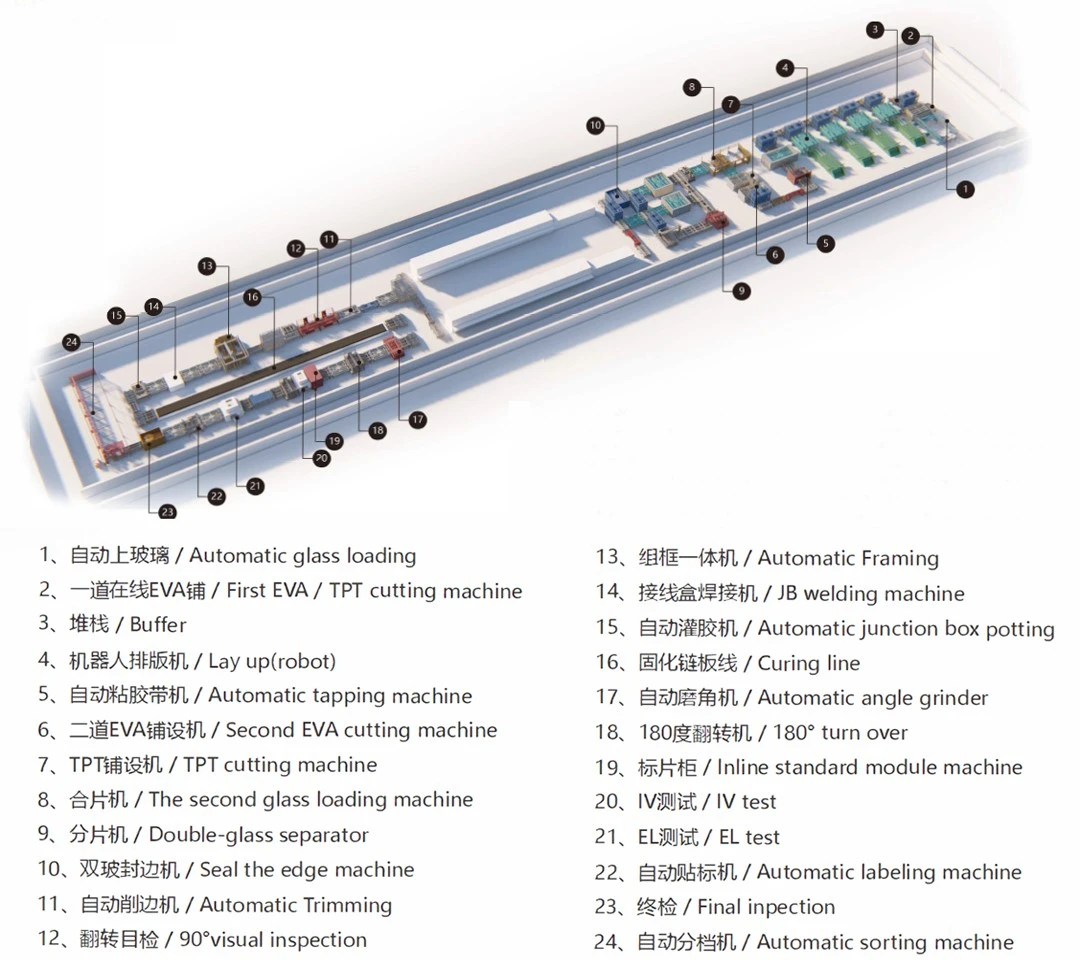

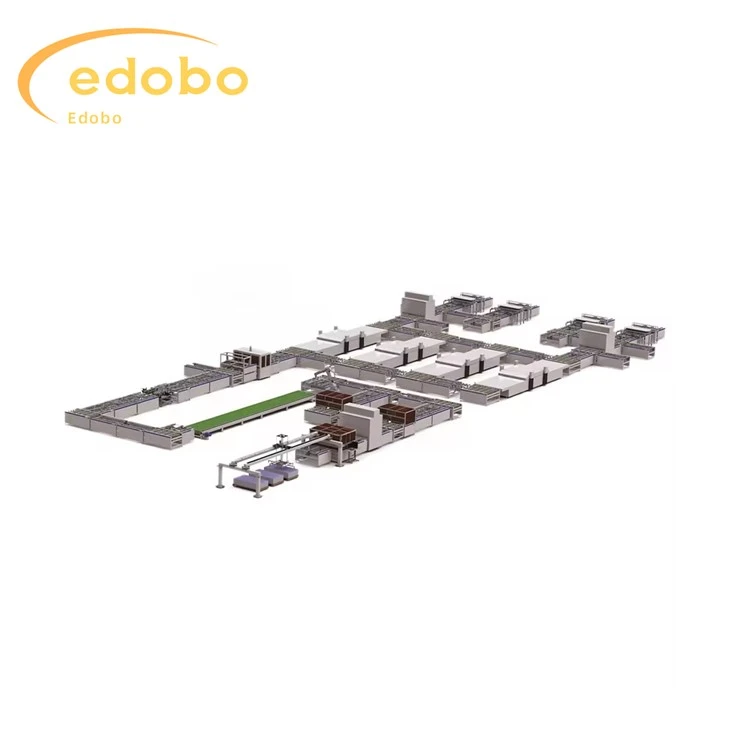

Kompletna proizvodna linija solarnih panela

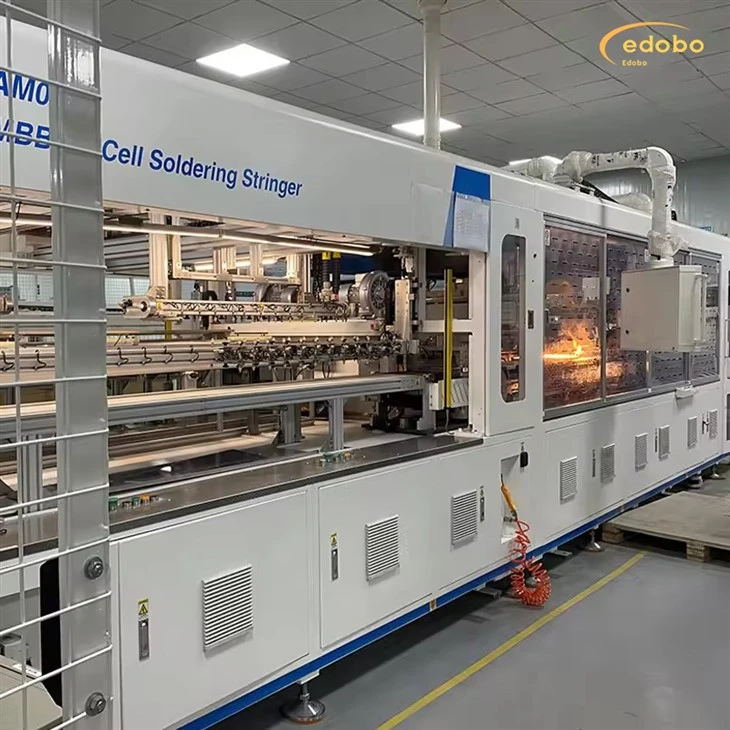

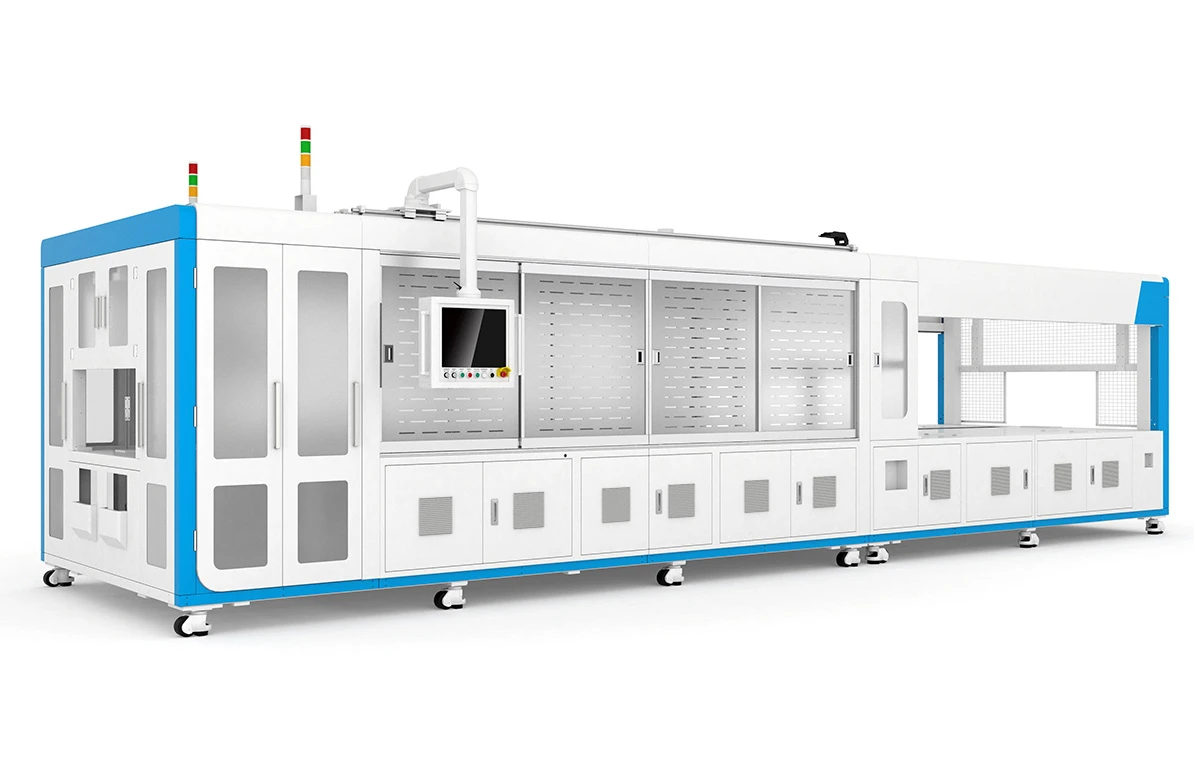

1. Stroj za zavarivanje struna

1. Brzi dvotračni stringer koji podržava zavarivanje solarnih ćelija širine iznad 30 mm, popunjavajući domaću prazninu za brze stringere u ovoj specifikaciji i nudi kupcima svestrano rješenje sa jednom mašinom za višestruke primjene.

2. Opremljen funkcijama pozicioniranja vida i detekcije, zajedno s robotskim punjenjem.

3. Sadrži funkcije automatskog savijanja i rezanja trake, efikasno smanjujući lomljenje ćelija uzrokovano razmakom trake.

4. Koristi najšire prihvaćenu tehnologiju beskontaktnog infracrvenog zavarivanja, osiguravajući ravnomjerno zagrijavanje i ćelija i vrpce, smanjujući stope loma.

5. Opremljen sa više temperaturnih zona, što omogućava postepeno zagrevanje i hlađenje kako bi se efikasno smanjilo lomljenje.

6. Opciona funkcija inspekcije EL niza za izlaz.

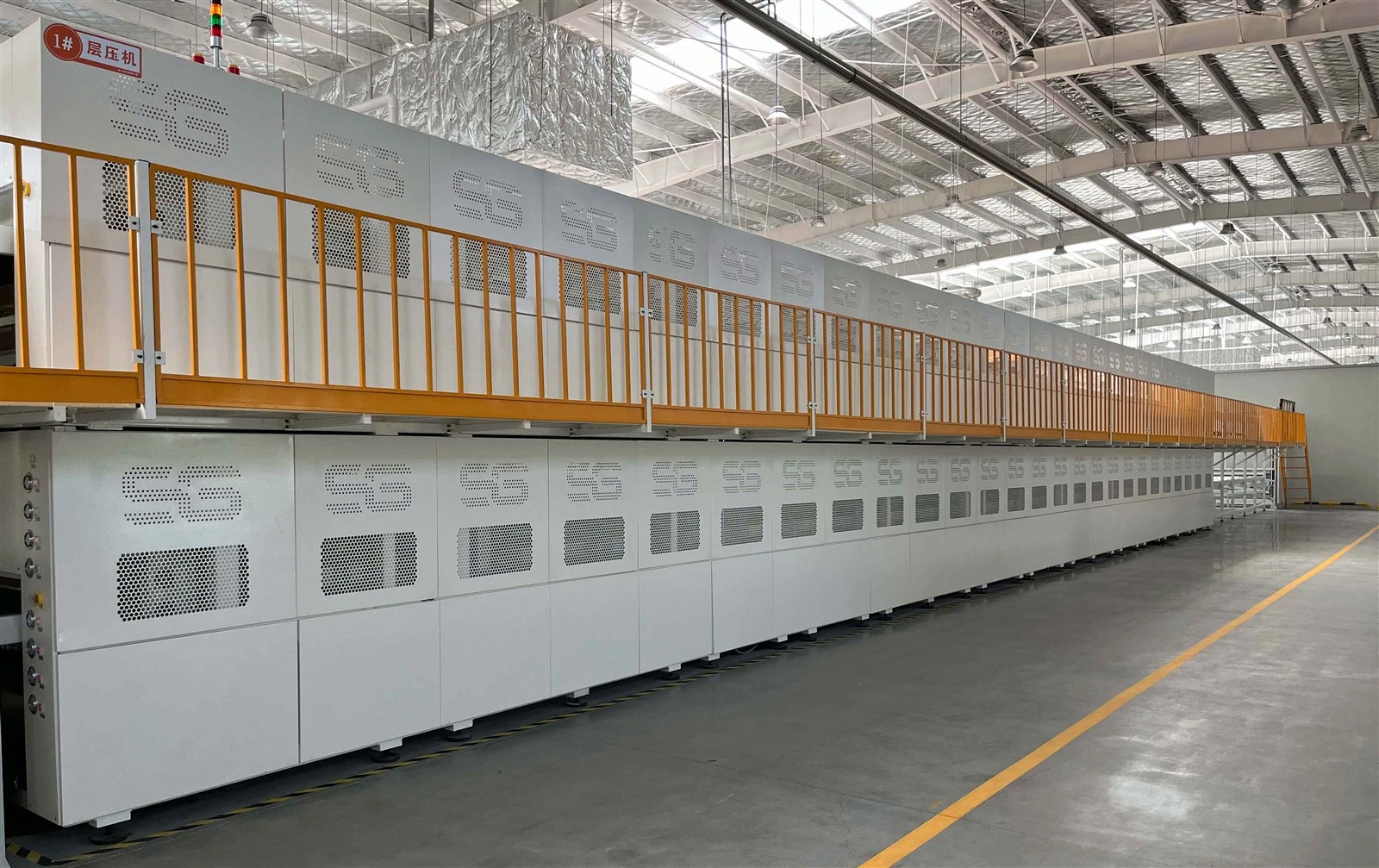

2.Laminator mašina

Jednoslojna jednokomorna potpuno automatska mašina za laminiranje uglavnom se sastoji od faze dovoda (Klasa A), faze laminiranja (Klasa B), faze pražnjenja (Klasa C) i pomoćne funkcionalne opreme kao što je usisivač, Roots pumpni set, usisivač pumpa, uljna peć itd.

Dizajn integriranog modula za cjelokupnu opremu

1.1 Oprema usvaja ukupni strukturalni dizajn visoke čvrstoće, koji može zadovoljiti dugoročni normalan i stabilan rad u radnom okruženju visoke čvrstoće;

1.2 Usvajanje metode grijanja ulja kako bi se osigurala ujednačenost temperature i tačnost kontrole, efektivno osiguravajući sveukupne performanse procesa opreme;

1.3 B-nivo, C-nivo i A-nivo mogu raditi sinhrono ili nezavisno;

1.4 Inteligentni način upravljanja, PLC+distribuirani I/O+DC24V DC kontrolni sistem, visok stepen automatizacije, bus tehnologija u potpunosti mijenja tradicionalne metode ožičenja, niska stopa kvarova i velika brzina prijenosa podataka;

1.5 Rad sa ekranom osjetljivim na dodir velikog brenda, s jednostavnim i korisničkim sučeljem, te opsežnim prikazom podataka i statističkim funkcijama grafikona;

Za više informacija o uređaju, molimokontaktirajte nas

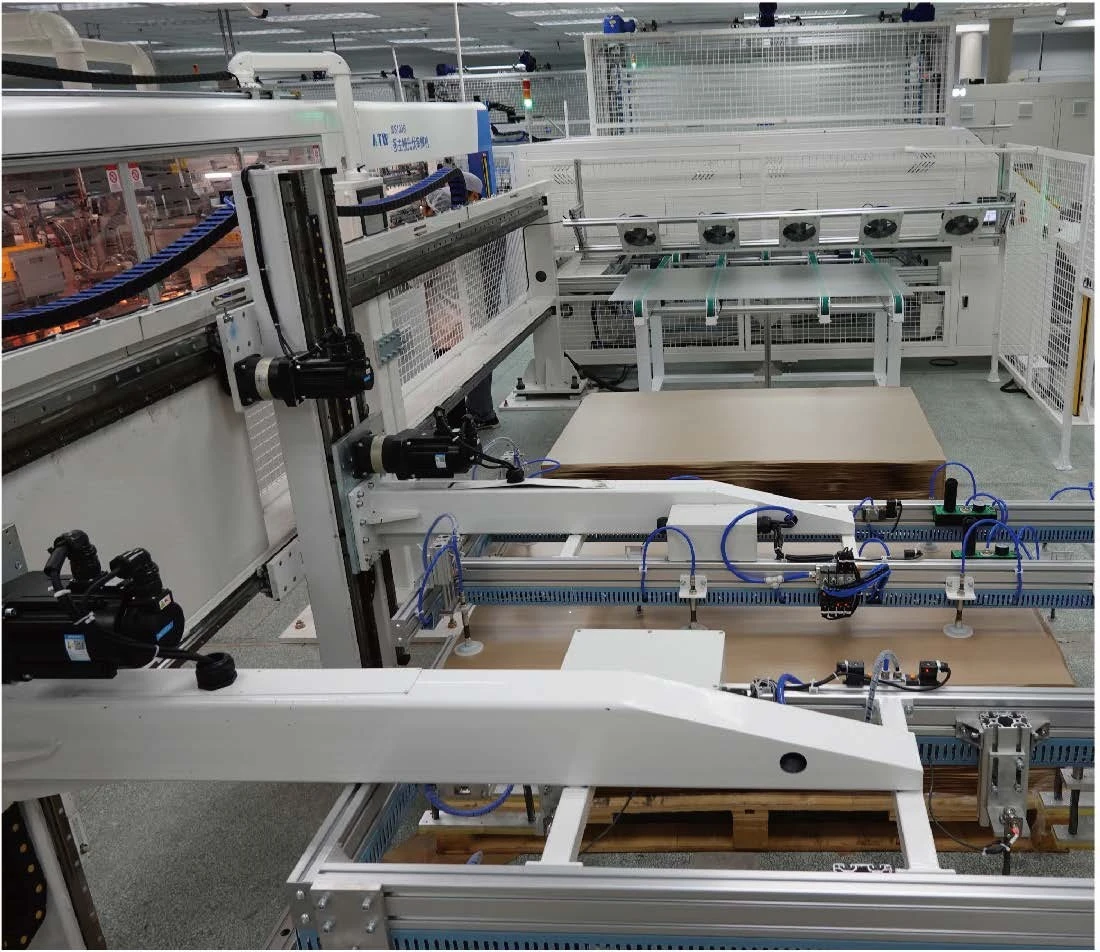

1.Automatsko punjenje stakla

1. Podignite staklo sa staklene prikolice i stavite ga na montažnu traku
2. Mašina uključuje dvije stanice za skladištenje stakla i jednu stanicu za skladištenje papira.
3. Ruka robota za usisavanje stakla postavlja staklo na montažnu liniju, dok robotska ruka za usisavanje papira uklanja papir sa stakla.
4. Mašinu pokreće servo motor, a usisna čaša usisava staklo u naznačeni položaj.
5. Gornja staklena robotska ruka je konzolna struktura, a robotska ruka za branje papira je konzolna struktura.

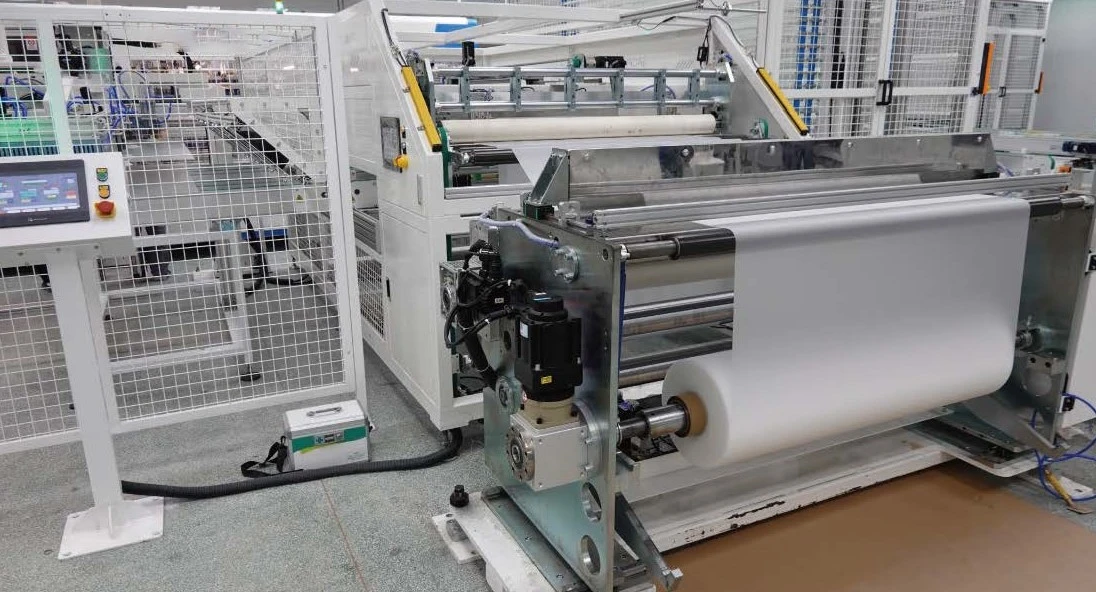

2.Automatsko EVA TPT opterećenje rezanja

Prvo EVA polaganje na mreži + drugo EVA online rezanje + mrežno rezanje table
1. Usvajanje mehanizma sinhronog remenskog prijenosa koji pokreću servo motori, vođeni linearnim vodilicama, s preciznim pozicioniranjem i glatkim radom.
2. Ova mašina je opremljena EVA alatima za hranjenje za rad.
3. Brzina istezanja EVA može se automatski podesiti i radi stabilno.
4. EVA se reže integrisanom mašinom kako bi se obezbedile glatke i uredne ivice sečenja
5. Ova mašina ima EVA funkciju automatskog ispravljanja, sa opsegom ispravljanja od ± 2 mm.
6. Glavni dio opreme je opremljen zaštitnim poklopcem i poklopcem za prašinu.

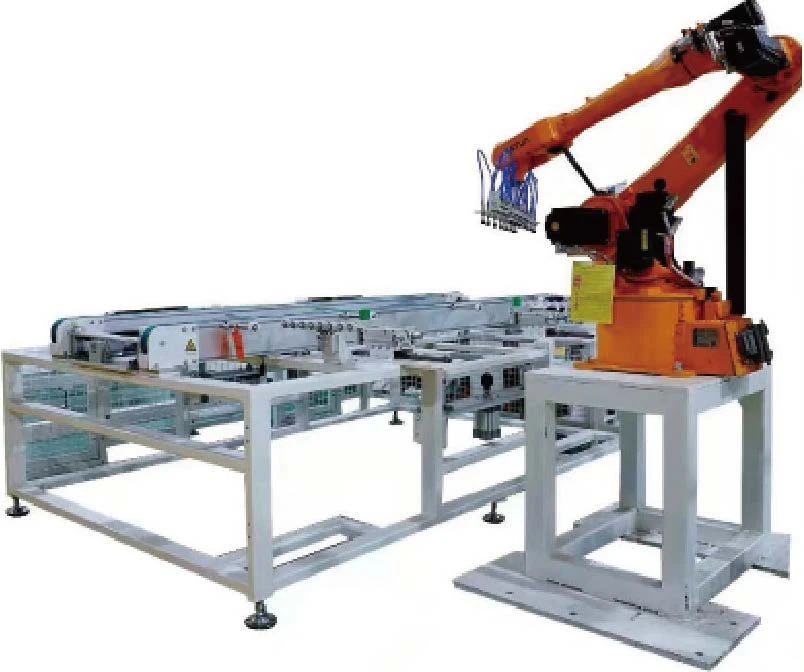

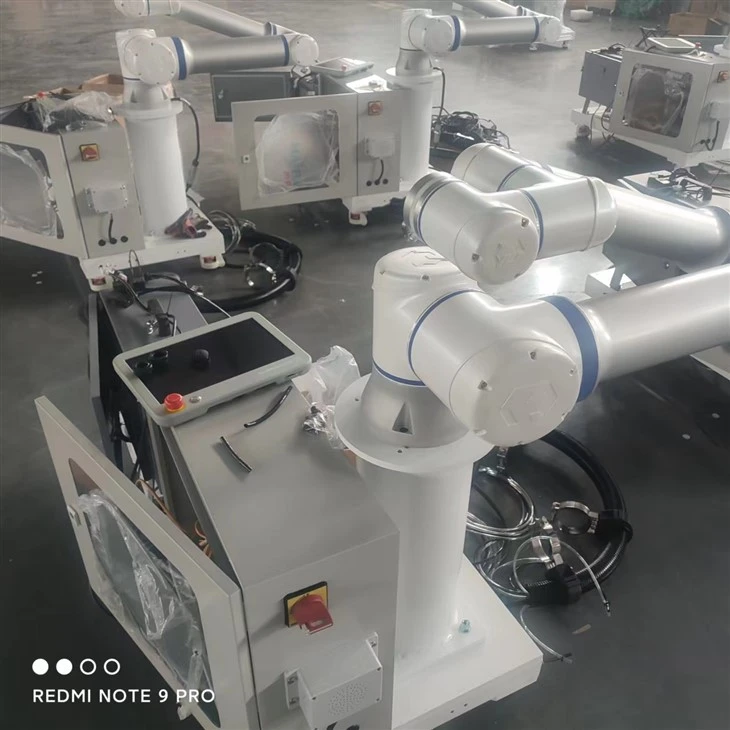

3.Automatsko polaganje (robotska ruka)

1. Način hranjenja je kratki ulaz i dug izlaz, a funkcija opreme je da ih rasporedi u odgovarajući redoslijed. Duga strana niza baterije je paralelna sa dugom stranom komponente. Lokalni sistem slaganja može se koristiti za raspoređivanje komponenti od 96, 72 i 60 komada, a ima funkciju mehaničkog podešavanja.
2. Automatski primite žice baterija, pokupite žice baterija u mehaničke položaje i prethodno ispravite staklo
3. Primite staklo i EVA sa proizvodne linije. Podignite baterijski niz iz mehaničkog položaja. Stavite bateriju u seriju na EVA prema pozitivnoj i negativnoj elektrodi. Nakon završetka svih radnji, komponenta izlazi.
4. Niz baterija se pozicionira putem vizuelnog pozicioniranja, pozicioniranja pomoću optičkih vlakana i mehaničkog pozicioniranja.

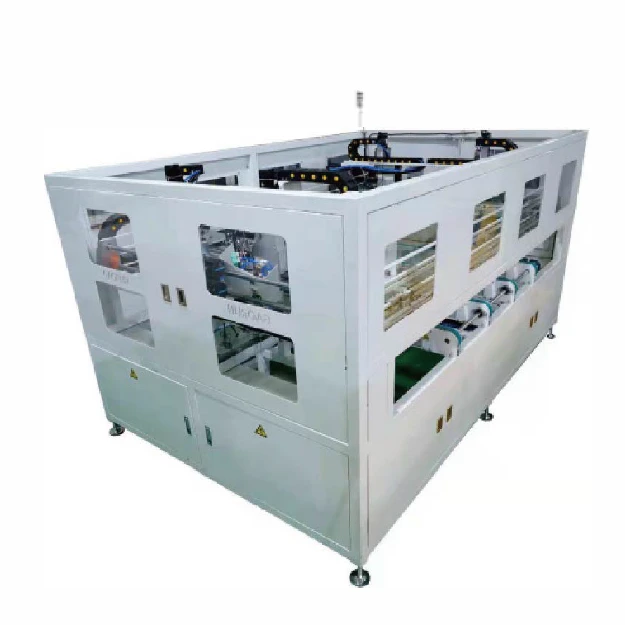

4.Automatska mašina za točenje

Pomaknite dužu stranu naprijed na mašinu za automatsko lijepljenje trake, ponovno je postavite u mašinu i zalijepite traku na određeno mjesto na komponenti.
Automatska mašina za lijepljenje trake zamjenjuje ručni rad, štedeći troškove rada
1. Spoljna strana mašine je integrisani okvir, koji je prelep.
2. Standardni upravljački prijenos pretvaranja frekvencije motora.
Kada se komponenta prenese u ispravan položaj, cilindar će se ispraviti i popraviti svoj položaj

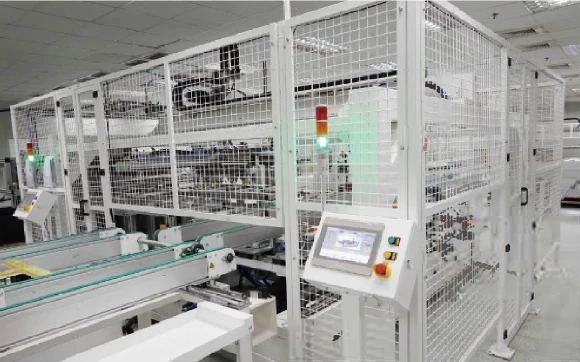

5.Automatsko kadriranje

1. Precizni servo motori pomiču komponente na određene pozicije za uokvirivanje bez potrebe za ručnim radom
2. 12 pari gumenih čašica osiguravaju da staklo bude stabilno usisano u mašinu tokom uokvirivanja
Kada su komponente u ispravnom položaju i okvir je spreman, cilindar će biti ispravljen i stegnut. Servo motor će se istovremeno ugraditi sa okvirom.
3. Metoda transportera: sinhroni transporter sa trakom.
4. Dužina i širina se mogu podesiti u skladu s veličinom modula, koristeći brzo zaključavanje za brzo prilagođavanje različitim modulima.
5. Način upravljanja: kontrola motora + servo pogon.
6. Način rada: automatski/ručno.

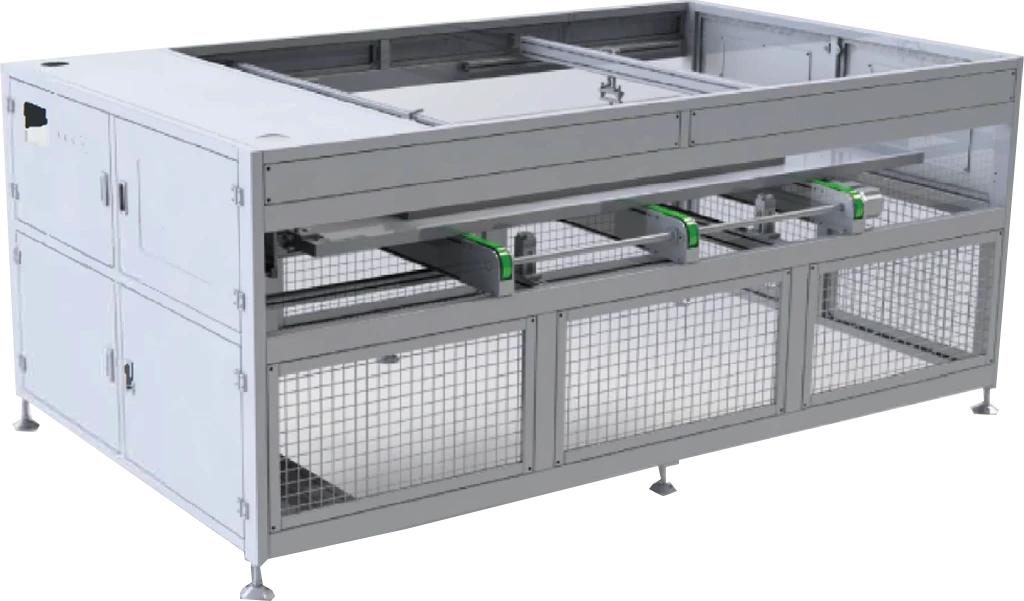

6.IV mašina za testiranje

1. Nakon što duža strana komponente uđe u opremu i ispravi se unutar mašine, na komponentu se dovodi potreban visoki napon kako bi se testirao njen status izolacije
2. Nakon uključivanja unutar zadanog vremena, pošaljite komponentu na EL na pregled
3. Kada je komponenta postavljena u ispravan položaj, cilindar se podešava i fiksira u svom položaju, uzemljenje se kontrolira da bi se uključilo, a otporni napon se automatski testira nakon uzemljenja
4. Standardna kontrola promjenjive frekvencije motora varijabilna brzina

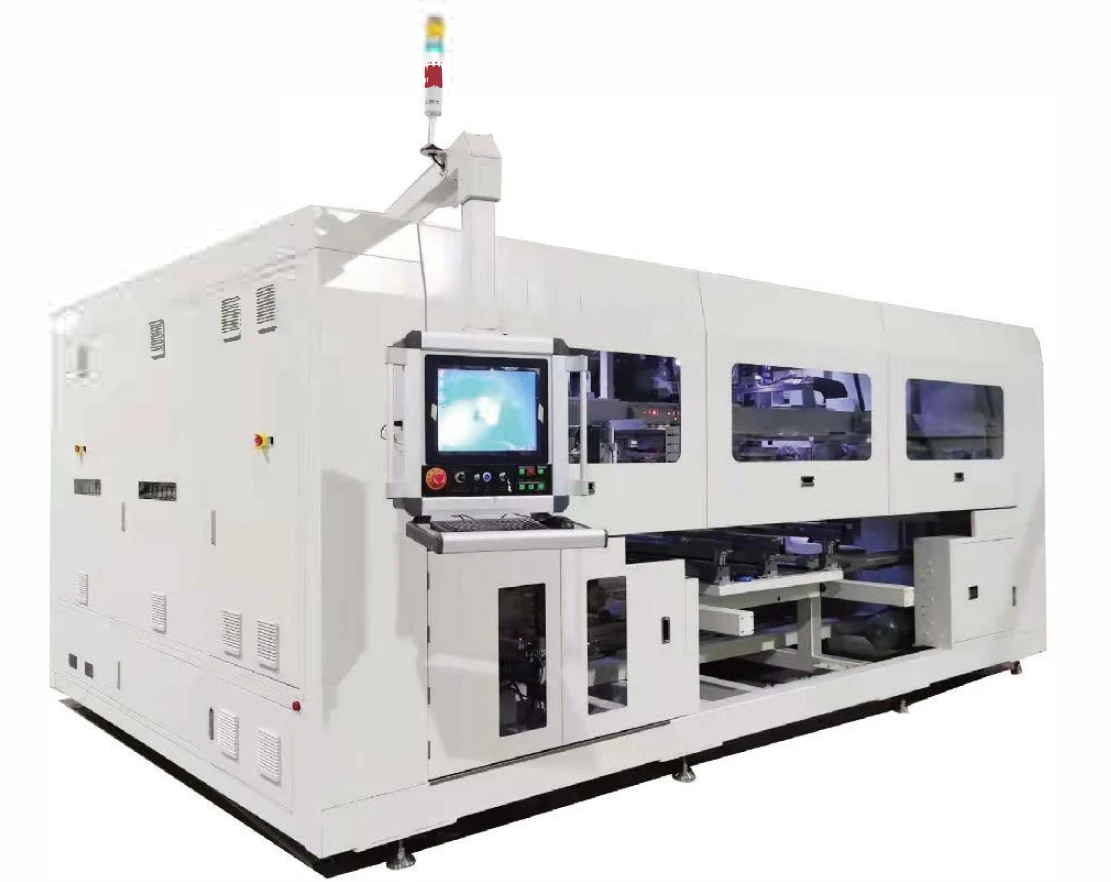

7. Mašina za zavarivanje sabirnica

Funkcija opreme:

Rastegnite, ispravite, izrežite, savijte i precizno postavite glavu, rep i srednju sabirnicu i koristite ruku za podizanje da izvršite sekundarnu kalibraciju na žici na modulu. Žice na čelu i repu niza se zalemljuju zajedno sa sabirnicama u jednom potezu i prenose na sljedeću radnu stanicu. Ova mašina je opciona sa funkcijom struganja crne boje, funkcijom detekcije nakon lemljenja i funkcijom probijanja sabirnica.

8.OSTALA OPREMA

Da biste saznali više o drugim informacijama o uređaju, molimokontaktirajte nasza najnoviji sadržaj i cijene proizvoda
Dizajniraćemo odgovarajući plan proizvodne linije na osnovu vaših potreba
