Funkcija i uvod

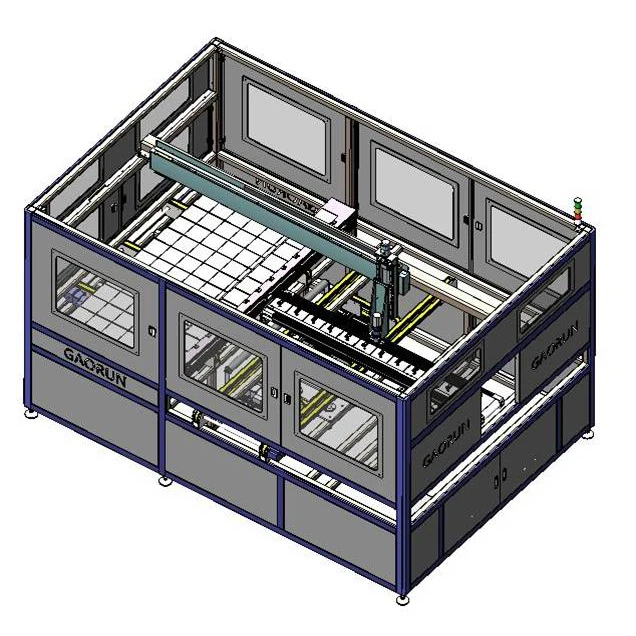

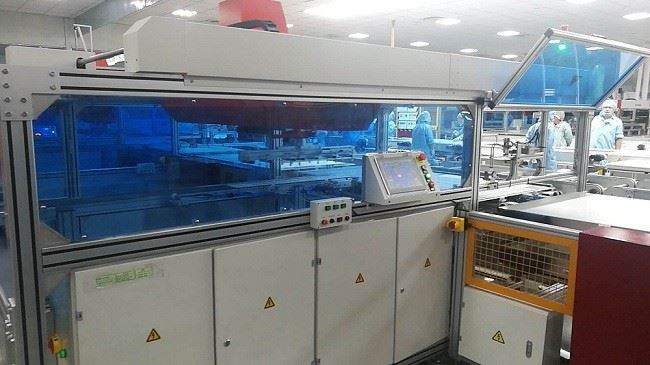

Automatska mašina za polaganje sa dugom ivicom prema naprijed, jedan prema jedan odgovara automatskoj mašini za žice. Duga ivica niza ćelija je paralelna sa dugom ivicom modula. Mašina sa jednim sistemom polaganja može se primeniti za polaganje 96, 72 i 60 modula i ima mašinsku regulaciju.
1.Primanje string ćelije automatske string ćelije. Odabirom niza ćelije do regulacionog mehanizma. Nastavite sa regulacijom do string ćelije.
2. Prijem stakla i EVA materijala sa proizvodne linije. Nastavite sa regulacijom do string ćelije.
3. Podizanje niza ćelije iz regulacionog mehanizma. Stavljanje niza ćelija na EVA prema pozitivnoj i negativnoj elektrodi. Prenesite modul nakon završetka svih radnji.
4. The string cell može postići vizualno pozicioniranje, optičko pozicioniranje i mehaničko pozicioniranje.
Glavni parametar
Format modula:(1400-2600)mm*(800-1100)mm
Vrijeme ciklusa: vrijeme niza sa 10 ili 12 modula je manje od 15 s/vrijeme
string sa 6 modula je manji od 10 s
Maksimalni kapacitet: 2400 /sat
Težina: 400 kg
Nazivna snaga: 4,5 kw
Pritisak:0.6-0.8 MPa
Format veze:Φ12
Dimenzije (DXŠXV): 3500mm*2500mm*2200mm
Prednost
1.Mašina koristi remen i vijčanu šipku koje pokreće servo motor za prijenos i vodi linearnu šinu, s prednostima kao što su precizno pozicioniranje, stabilan rad i velika brzina.
2.Usisna ploča je napravljena od poliuretana ne ostavlja trag na ćeliji nakon sisanja.
3.Mašina je opremljena zaštitom od isključivanja i isključivanja zraka.
4.Mašina je potpuno automatska i ne zahtijeva ljudsko uplitanje.
5. Preciznost lociranja niza ćelija je ±0.3 mm.
6. Šest nizova ćelija sa intervalom između 1~10 mm.
7.Dimenzija niza ćelija je 125/156,6~12 kom.
8.Glavna sabirnica sa 2 sabirnice/3 sabirnice/4 sabirnice/5 sabirnica.
|
