100MW-600MW proizvodna linija solarnih Pv modula

Želite li se upustiti u solarnu industriju ili proširiti svoje postojeće poslovanje? U Edobo Solar-u nudimo vrhunsku opremu za proizvodnju solarnih panela koja će vam pomoći da postavite vlastitu proizvodnu liniju. Sa našim najsavremenijim mašinama, moći ćete da proizvodite visokoefikasne solarne panele prilagođene potrebama vašeg tržišta.

Pošaljite upit

Opis

Tehnički parametri

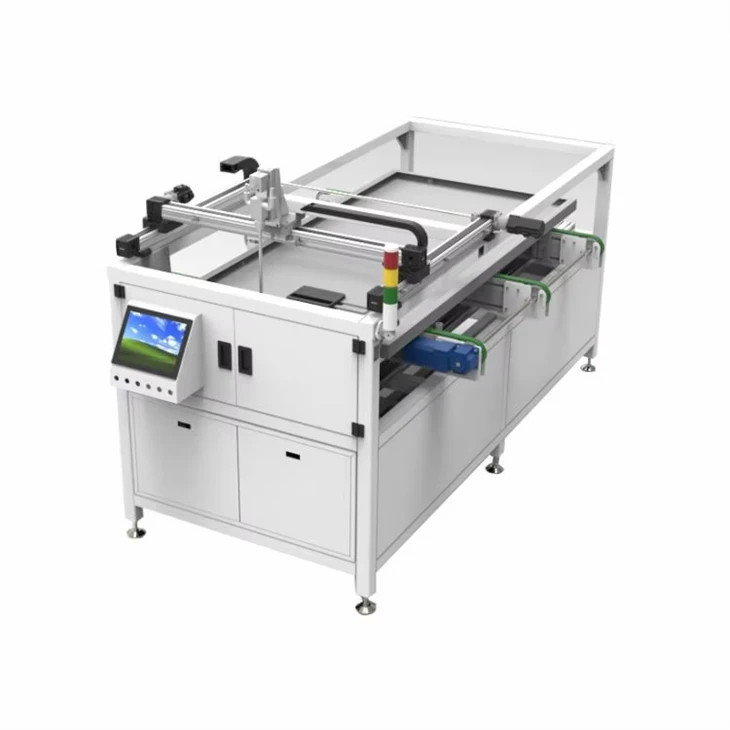

Solar Panels Production Lay up (mechanical type)

product-1600-900

Polaganje (mehanički tip)

1-1

1. Način hranjenja je kratki ulaz i dug izlaz, a funkcija opreme je da ih rasporedi u odgovarajući redoslijed. Duga strana niza baterije je paralelna sa dugom stranom komponente. Lokalni sistem slaganja može se koristiti za raspoređivanje komponenti od 96, 72 i 60 komada, a ima funkciju mehaničkog podešavanja.

2. Automatski primite žice baterija, pokupite žice baterija u mehaničke položaje i prethodno ispravite staklo

3. Primite staklo i EVA sa proizvodne linije. Podignite baterijski niz iz mehaničkog položaja. Stavite bateriju u seriju na EVA prema pozitivnoj i negativnoj elektrodi. Nakon završetka svih radnji, komponenta izlazi.

4. Niz baterija se postavlja vizuelnim pozicioniranjem, pozicioniranjem pomoću optičkih vlakana i mehaničkim pozicioniranjem.

Solar Panels Production Lay up (mechanical type)

product-1080-67

1. Mašina ima sinhroni remen, pokretan servo motorom i vođen linearnom vodilicom, koji ima prednosti preciznog pozicioniranja, stabilnog rada i velike brzine.
2. Gumena čaša je napravljena od poliuretana i neće ostaviti nikakve tragove na nizu baterije nakon usisavanja.
3. Mašina je opremljena električnom i gasnom zaštitom.
4. Mašina je potpuno automatska i ne zahtijeva ručnu intervenciju.
5. Preciznost pozicioniranja niza baterija je ± 0.3 milimetra
6. Šest kablova za napajanje raspoređenih između 1-10 milimetara
7. Kompatibilan sa više baterija, veličina 156/182/210, 6-12 komada
8. Glavni prst solarnih ćelija je kompatibilan sa 2/3/4/5 prstima

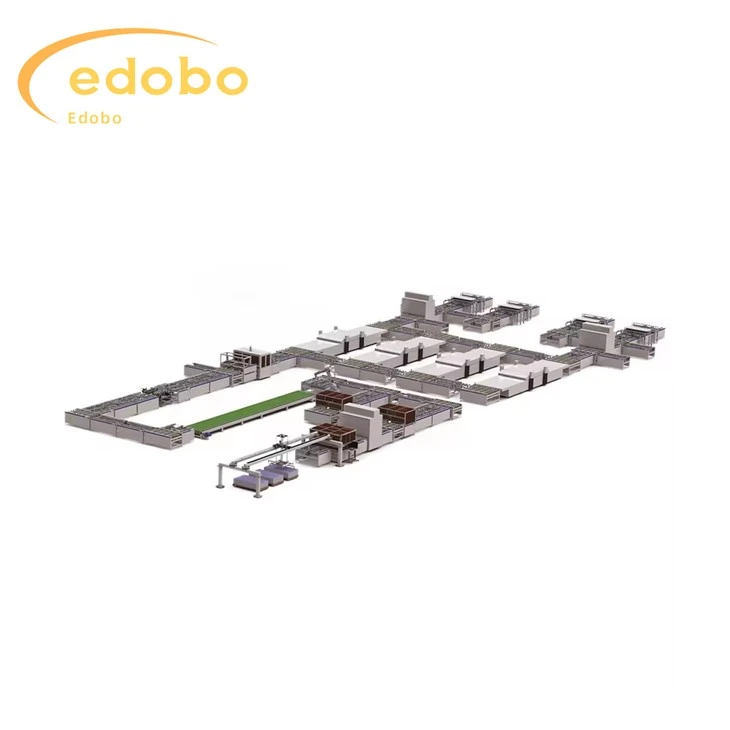

Solar panel production line

Solar Panels Production Lay up (mechanical type)

(1) Kapacitet proizvodne linije: 100MW-600MW/god.
(2) Potreba za napajanjem opreme je 380V (trofazni petožični sistem), a potražnja za snagom može se naći u parametrima opreme svake jedinice. Naša kompanija će posebno obezbediti konfiguraciju dalekovoda.
(3) Potreba za komprimiranim zrakom za opremu je 0.6-0.8MPa, suha, čista i ispunjava zahtjeve automatiziranih proizvodnih linija; Čestice prašine manje od ili jednake 1um, pritisak vode, tačka rosišta manja ili jednaka -40 stepeni, ulje (uključujući paru) Manje ili jednako 0.1mg/;
(4) Čistoća vazduha u fabrici ne sme biti niža od 300000 nivoa (ISO klasa 8);
(5) Brzina transporta opreme za prijenos: Vrijeme ciklusa prijenosa je manje od 22 s, što zadovoljava zahtjeve proizvodnog kapaciteta od 500 MW godišnje. Cijela linija usvaja regulaciju brzine varijabilne frekvencije, sa frekvencijom glavne regulacije brzine postavljenom na 30HZ i rasponom regulacije brzine od 0-50HZ (specifična brzina se može naći u parametrima opreme svake jedinice);
(6) Vanjske dimenzije dalekovoda: Ova oprema je nestandardni uređaj, a konačni dijagram rasporeda će dati Edobo Solar;
(7) Visina montažne linije i raspon podešavanja: Postoji određena visinska razlika između pojedinačne opreme i jedinice prijenosa. Za detaljne vanjske dimenzije, pogledajte tehničke parametre pojedinačne opreme; Visina transmisione jedinice je uglavnom 950 mm ± 30 mm;
(8) Opseg rada dalekovoda i opreme može se podesiti između komponenti dužine (1650mm-2600mm) * širine (950mm-1500mm), što omogućava transport komponenti različitim metodama laminiranja.
(9) Prenosna linija je glatka i veličina pomaka je manja od 10 mm;
(10) Kada oprema radi normalno, stopa kvara komponenti uzrokovana opremom i dalekovodima je manja od 1/1000;
(11) Nivo buke tokom rada opreme manji ili jednak 72dbA (bez kompresijskih pumpi)

Solar Panels Production Lay up (mechanical type)

1. Ćelija usvaja CCD vizualno pozicioniranje, koje ima prednosti visoke tačnosti i stabilnosti;
2. Oprema može automatski primiti, automatski rasporediti i automatski izvoziti komponente, a raspored je precizno pozicioniranje;
3. Vazdušna čaša je napravljena od uvoznog silikonskog materijala, koji neće ostaviti trag na površini baterije;
4. Usvojite troosni režim mehaničkog kretanja (rotirajući za 180 stepeni);
5. Bočno kretanje usvaja modul linearnog motora, koji ima prednosti brze brzine kretanja, visoke ponovljene tačnosti pozicioniranja i stabilnih performansi, štedi ukupno vrijeme otkucaja;
6. Duga i kratka ivica promjena prilagođavanja usvaja mehanizam za brzo zaključavanje, podešavanje brzo, jednostavno, praktično i pouzdano; Solar Panels Production Lay up (mechanical type)
