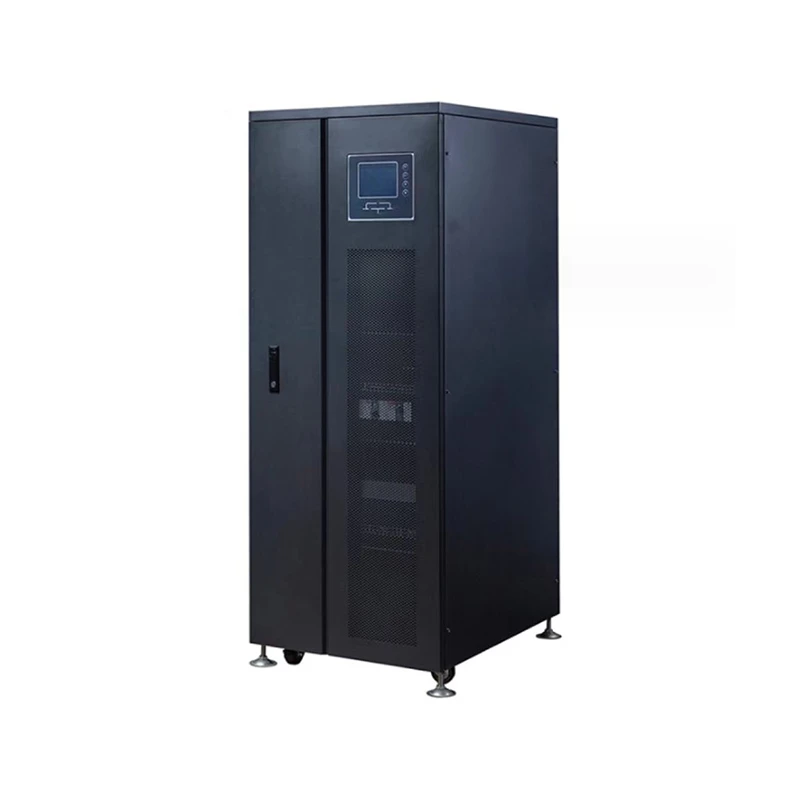

30kw Off Grid Inverter
Opis
Tehnički parametri
Pregled proizvoda:
Proizvod može pružiti pouzdanu zaštitu napajanja za velike centre podataka, mrežne kompjuterske sobe, kao i elektroenergetske veze u oblastima kao što su proizvodnja, promet i energija kako bi se zadovoljili visoki zahtjevi korisnika za pouzdanost za pretvarače velike snage. Zasnovan na DSP preciznoj tehnologiji upravljanja i dvostruko ugrađenim MCU-ovima, proizvod može emitovati stabilne i čiste sinusne valove i pružiti sigurnu i pouzdanu zaštitu napajanja za korisnike
Glavne karakteristike:
Napredni način rada
Praćenje frekvencije, stabilizacija napona za blokadu faze, filtriranje buke i sprečavanje uticaja fluktuacije električne mreže ostvarene na izlazu pretvarača
Najbolja garancija napajanja za opremu za utovar korisnika doprinosi potpuna digitalna tehnologija vektorske kontrole zasnovana na obradi u realnom vremenu od strane DSP, MCU i DDC
Efikasna LGBT (tehnologija inverzije bipolarnog tranzistora sa izolovanim vratima).
Dobra funkcija brzog preklapanja, radne karakteristike velikog napona i velike struje i naponski pogon IGBT (IGBT peta generacija ima manji pad napona zasićenja i veću radnu efikasnost i pouzdanost.)
Visoka prilagodljivost
Širok raspon ulazne frekvencije (45Hz ~ 65Hz) koji ostvaruje stabilan rad generatora goriva
Veliki kapacitet utovara
Pogodnost za industrijsku primjenu kao što su alatni strojevi i rezači žice
Pouzdane performanse
Funkcija testiranja uključivanja za pravovremeno otkrivanje eliminacije potencijalnih opasnosti
Visoka stabilnost i pouzdanost zagarantovana integracijom funkcija uključujući zaštitu AC ulaza od prenapona, AC ulaz pod naponom, zaštitu od preopterećenja izlaza, zaštitu od kratkog spoja, zaštitu od prenapona, zaštitu od prenapona sabirnice, zaštitu od pregrijavanja, zaštitu od greške ventilatora, kvar pomoćnog napajanja zaštita, zaštita od preniskog napona baterije, zaštita od prenapunjenosti baterije itd.
Funkcija upravljanja
Veliki LCD, vizualizirani prikaz stanja rada kroz dijagrame toka, inteligentne ikone dodirne tipke tabelarni podaci, zapisi događaja, itd. Vizualizacija parametara pretvarača putem komunikacije sa računarom preko RS232/RS485 interfejsa uz pomoć softvera za inteligentno praćenje inverter.
Inteligentno upravljanje baterijom
Inteligentno punjenje baterije: Podešavanje parametra punjenja baterije prema konfiguraciji baterije korisnika, i prebacivanje između izjednačujućeg punjenja i plutajućeg punjenja, punjenja s kompenzacijom temperature i upravljanja pražnjenjem prema uvjetima napajanja, što može produžiti vijek trajanja baterije i smanjiti opterećenje administratora
Inteligentna detekcija greške baterije: mjerenje pojedinačnih parametara, prikaz rezultata mjerenja na LCD-u i trenutno alarmiranje i obavještavanje administratora o bilo kakvoj grešci baterije
Personalizirane postavke:
Pravilno podešavanje ulaznih parametara prema uslovima ulaznog napajanja
Tehnički indeksi:
|
Model: ED-TP- |
TP{0}}KW |
TP{0}}KW |
TP{0}}KW |
TP{0}}KW |
TP{0}}KW |
TP{0}}KW |
TP{0}}KW |
TP{0}}KW |
TP{0}}KW |
|
Nazivni kapacitet |
10KW |
20KW |
30KW |
50KW |
60KW |
80KW |
100KW |
150KW |
200KW |
|
Način i princip rada |
PWM (modulacija širine impulsa) zasnovana na DSP tehnologiji preciznog upravljanja i dvostruko ugrađenim MCU-ovima Potpuna izolacija izlaznog napajanja |
||||||||
|
AC ulaz |
|||||||||
|
Broj faze |
Trofazni +N+G |
||||||||
|
voltaža |
AC220V/AC380V±20% |
||||||||
|
Frekvencija |
50Hz/60Hz±5% |
||||||||
|
DC ulaz |
|||||||||
|
DC napon |
DC192V/DC220V/DC240V/DC384V |
DC384V |
|||||||
|
Plutajuća baterija |
13.6V svake baterije x količina baterije【13.6V×16 baterija =217.6V】 |
||||||||
|
Prekidni napon |
10.8V svake baterije x količina baterije【10.8V×16 baterija =172.8V】 |
||||||||
|
AC izlaz |
|||||||||
|
Broj faze |
Trofazni +N+G |
||||||||
|
voltaža |
AC220V/AC380V±1% (stabilno opterećenje) |
||||||||
|
Frekvencija |
50Hz/60Hz±5%(mrežno napajanje)50Hz±0.01%(baterija) |
||||||||
|
Efikasnost |
Veće ili jednako 90% (opterećenje: 100%) |
||||||||
|
Izlazni talasni oblik |
Sinusni talas |
||||||||
|
THD |
Linearno opterećenje:<3%;non-linear load:<5% |
||||||||
|
Prolazni napon dinamičkog opterećenja |
<±5%(jump from 0 to 100%) |
||||||||
|
Trenutačno vrijeme oporavka |
<100ms |
||||||||
|
Vrijeme prebacivanja između baterije i mrežnog napajanja |
3S-5S |
<4ms |
|||||||
|
Neuravnotežen napon |
<±3%<±1%(balanced load voltage) |
||||||||
|
Kapacitet preopterećenja |
120%,20s;>150%,100ms |
125%,20s;>150%,1s |
|||||||
|
Sistemski indeksi |
|||||||||
|
Operativna efikasnost |
Veće ili jednako 90% (opterećenje: 100%) |
||||||||
|
Kompjuterska komunikacija |
RS 232/RS 485 (SNMP mrežni adapter za daljinsko praćenje) |
||||||||
|
Radna temperatura |
-10~40 stepeni |
||||||||
|
Relativna vlažnost |
0-90% (bez kondenzacije) |
||||||||
|
Buka |
40-50dB |
50-60dB |
60-70dB |
||||||
|
Struktura |
|||||||||
|
Vanjske dimenzije |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
Težina (Kg) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
